クロソイド曲線作図

概要　

曲線起点と接線方向を2点指示するだけで簡単に作図（測点名,法線,拡幅,幅員）

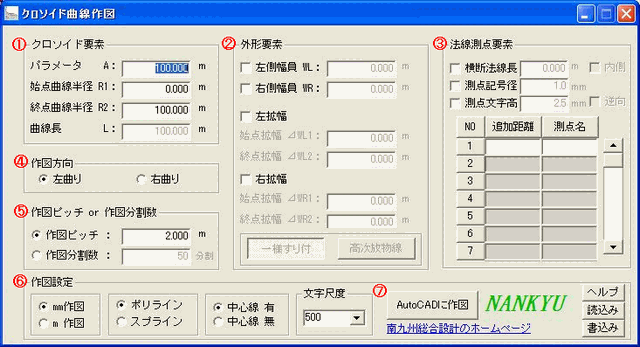

パラメータ(A),始点半径(R1),終点半径(R2)を入力し、中心線は当然「測点記号,名称,法線,道路外形」も作図。
曲線始点,終点の左右拡幅を入力可能で、左右の拡幅だけを作図させることで交差点部のすり付け図等も作図可能。
作図単位の切替や作図タイプの切替、作図方法の切替が可能で、より精度の良い作図を提供。
外形線のみの作図が可能なことや左右の拡幅量・道路幅員の入力が可能で、計画平面図作成に大きな威力を発揮します。

【主な機能】
・始点・終点の曲線半径と左右の拡幅量・道路幅員に個別の値を入力可能
・横断法線の長さや測点記号・名称のサイズを入力、追加距離の任意入力可能
・クロソイド曲線の作図方法の選択（作図ピッチor分割数の入力が可能）
・作図単位の切替（[mm作図],[ｍ作図]）ができ「ｍ単位」作図の図面にも対応
・作図タイプの切替（ポリライン、スプライン）が可能
・中心線,外形線,測点の作図の有無の切替
・AutoCAD及びAutoCAD LTに対応
【機能追加】
・拡幅のすり付けに高次放物線を追加
・データや設定の状態、保存、読込みを可能にした

（「LTメニューfor土木」ユーザーは無料）

【Ver2.0】
[機能アップ]
・拡幅のすり付けに高次放物線を追加
・データや設定の状態、保存、読込みを可能にした
・作図取り消し（undo）を一回で可能にした
[バグ修正]
・測点名が文字列以外の場合作図されないときがある。

【Ver2.1】

[バグ修正]
・高次放物線による右側拡幅すり付け作図の不具合を修正。

【Ver2.2】
・AutoCAD2007（LT2007）対応
・その他微修正

【Ver2.3】
・拡張子が大文字(DWG)のとき、「図面が開かれていません」とメッセージが
　表示されるのを修正。
・AutoCAD2008（LT2008）対応

【Ver2.5】

・作図ピッチ0.5ｍ以下が入力できないのを入力できるように修正。

top

ソフト種	\2,100（税込）　試用期間「30日間」
公開日	2009/09/10
開発環境	機種：WindowsXP 使用ソフト：VisualBasic6.0

概要	使用方法	動作環境	ユーザー登録方法	その他
ダウンロードはこちら

動作環境
対応OS：	Windows2000 WindowsNT(SP4.0以上) WindowsXP （他のOSでも動作可能だと思われますが、「AutoCAD」の対応OSの関係より対象外としました。）
必要ソフト： top	AutoCAD 2000/2000i/2002/2004/2005/2006/2007/2008 AutoCAD LT2000/LT2000i/LT2002/LT2004/LT2005/LT2006/LT2007/LT2008 （インストールされた「AutoCAD」が正常に動作する環境でご使用下さい。）・Microsoft®､Windows®､Windows NT®は米国マイクロソフト社の米国およびその他の国における登録商標です。・AutoCAD LT は､米国オートデスク社の米国およびその他の国における登録商標です｡・本ソフトはMicrosoft VisualBasic6.0(以下VB6)で作成してあります。ソフトを動かすためにはランタイムモジュールが必要になります。ご使用のPCにインストールされていない場合は、インストールする必要があります。弊社ホームページよりダウンロードできます。
